举报原因：广告，行销区域，攻击，色情，低俗的人身攻击，欺诈，骚扰，谣言，反应，其他取消信息已发送至东部信息频道TN System-C，TN-S系统和TN-CS接地系统的故障排除点。
2018-02-0301：28皮卡丘会议：中性点零线系统新闻报道返回顶部TN-C系统TN-C系统TN-C接地系统结合了地线和中性线。
PEN线是众所周知的零线。
设备外壳连接到PEN线。
因此，壳体的所谓接地电缆保护零位。
如果系统中出现严重的三相不平衡，即Ia，Ib和Ic不相等，则Ia + Ib + Ic不等于0，导致PEN中的电流很大。
有人问三相不平衡吗？设备和PEN线之间是否有电压？
在TN-C接地系统中，变压器中性点的中性点直接接地。这等效于迫使零线电压保持在零电位。
因此，变压器的中性点称为系统接地或工作接地。
如果在中心重复接地，而在末端重复接地，则大电流流过中性线，但中性线的电势几乎为零。
因此，对于TN-C接地系统，负载在三个阶段中不平衡并且具有一定的电阻。

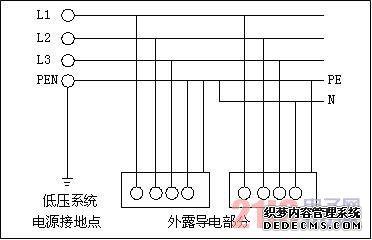

请注意，PEN线首先连接到用户设备机柜，然后再连接到设备的中性端子。
换句话说，中性线保护功能优先于中性线功能。
另一个是很多人都有疑问的问题。如果上图中的零线在系统接地和电气设备保护装置之间断开，会发生什么情况？
这意味着零线断点的前端（系统接地附近）处于零电势，零线断点后的电压（靠近电源）可能会增加。
特别是，如果所有三相都明显不平衡，则零线断点后面的电压也会增加。
因此，国际和国家标准都规定TN-C系统零线必须在多个点重复接地。
尤其是零线电压升高幅度超过50V时，可能会造成人身伤害或死亡。
TN-S系统TN-S系统1
